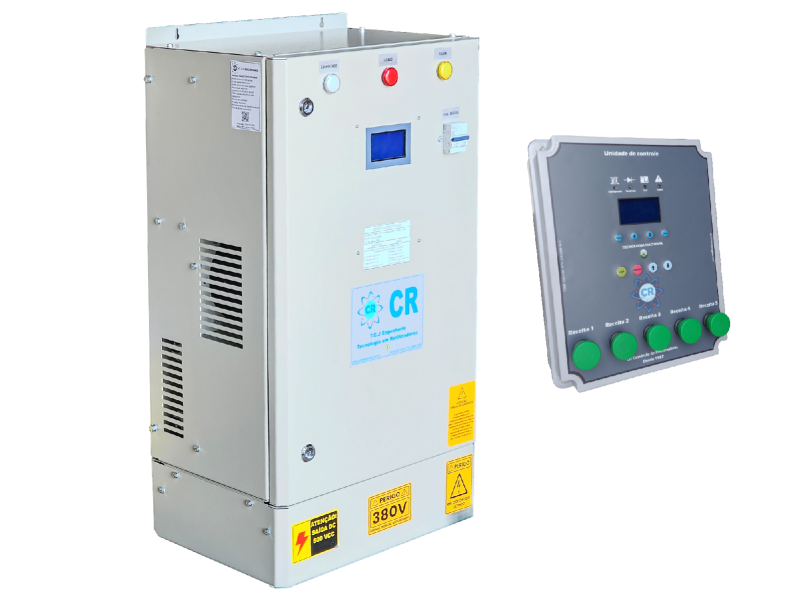

Retificador para pintura KTL Compacto

O Retificador para pintura KTL Compacto (também conhecida como E-Coat ou DKTL), não faz a utilização de um transformador isolador e filtro, resultando em um design mais compacto. Este equipamento apresenta uma ponte de diodo SCR configurada em onda completa. A refrigeração é realizada por exaustores para manter a temperatura sob controle. Além disso, inclui uma interface homem-máquina (IHM) com tela de 3,5 polegadas, permitindo a configuração da receita desejada para o processo e a monitoração de variáveis como tensão, corrente, falhas de temperatura, sobrecarga de corrente contínua e falta de fase, garantindo um controle preciso do sistema.

Dados técnicos do Retificador para pintura e-coating compacto

Módulo de potência tiristorizado com vedação de gases, poeira e umidade

•  Potência de fabricação até 400 A;
• cosf> 0,75;
• Tensão de alimentação da potência – conforme a rede local (+/- 10%);
• Potência de saída controlada de 0 a 100% com precisão de +/- 1%;
• Tensão estabilizada automaticamente;
• Frequência de saída 360Hz;
• – Tecnologia de controle SCR com sobre pulso digital spd.

Comando de controle a distância de PVC 384x304x120 (A,L,P) com display gráfico de 3,5 polegadas

• Medições digitais (Tensão e corrente) com precisão de +/- 1%;
• Seleção de cinco receitas com rampas independentes;
• Vinte rampas de tensão programáveis;
• Botoeira liga/desliga;
• Tensão estabilizada com precisão de 1%;
• Contador amper hora;
• Ajuste de saída de 0 a 100% (Tensão);
• Ajuste de rampas e patamares;
• Controle de pulso digital em baixa frequência;
• Sirene de fim de processo;
• Sinalização luminosa de falhas (Temperatura, sobrecarga e rede de alimentação);
• Cabo de comunicação RS-485.

Sinais de controle

• “Padrão de fabrica IHM RS-485 de programação e controle;
• Ajuste de controle 0 – 10VCC” ou conforme a solicitação do cliente”Opcional”;
• Bloqueio para acionamento através de contato seco (NF = liga e NA = desliga);
• Medição da corrente através do sensor efeito hall com precisão de 1%;
• Feedback de bloqueio e falha através de contato seco de 2A/24V.

Proteções

• Sobre corrente: (A carga é desligada na ocorrência de sobrecarga ou curto circuito no barramento de saída);
• Sobre temperatura (Termostato montado sobre os dissipadores do módulo de controle. Na ocorrência da sobre temperatura a carga é desligada);- Disjuntor de proteção do comando;
• Tensão do comando a distância 24V conforme as normas NR10/NR12.

Transformador isolador

• Não contempla.

Filtro indutivo e capacitivo

• Não contempla.

Controle de dialise

• Não contempla.

Sistema de proteção contra choque elétrico nos barramentos de saída do retificador conforme NR10 e NR12

• Não contempla.

Ponte retificadora de onda completa

• Construída com dissipadores de alumínio e diodos SCR de silício.

Gabinete

• Estrutura em chapa 12msg 2,65mm de espessura com pré Tratamento e Pintura a pó na cor (cinza médio), garantido qualidade e maior durabilidade contra corrosão.

Dimensões

• 551mm x 396mm x 325mm (AxLxC)

Massa

• 25kg

Refrigeração
Através do exaustor blindado, 75 m³/ar por minuto e ruído de 80 dba.

Garantia de 1 ano contra defeito de fabricação.
